Приставки, ригели и другое

Железобетонные приставки, ригели, анкерные балки и другие элементы для ЛЭП

Надёжность каждого узла

Любая воздушная линия электропередачи — это сложная система. В ней важна прочность не только опор и фундаментов. Но и каждого вспомогательного элемента. Прежде всего, это приставки, ригели и анкерные балки. Кроме того, другие железобетонные изделия. Именно они обеспечивают устойчивость конструкций на слабых грунтах. Также они гасят горизонтальные нагрузки. Следовательно, опоры надёжно фиксируются. Таким образом, предотвращается их смещение и разрушение.

ООО «ЖБИ Индустрия» предлагает полный спектр таких изделий. Где? В Санкт-Петербурге. Что важно — вся продукция изготавливается строго по нормативам. Например, по сериям 3.407-115, 3.407.9-158 и ГОСТ 14295-75. Для производства используется тяжёлый бетон класса В25–В30. А также арматура А500С. Кроме того, обязателен контроль качества на каждом этапе.

📍 Приобрести продукцию можно в Санкт-Петербурге. Напрямую у производителя — ООО «ЖБИ Индустрия». 🌐 Сайт: индустрияжби.рф 📞 Телефон для заказа и консультации: (812) 622-09-62

1. Железобетонные приставки (пасынки)

Что это? Приставки (или пасынки) — это трапециевидные ЖБИ. Их задача — усиливать деревянные или железобетонные опоры ЛЭП. Обычно для напряжения 0,38–35 кВ. Они устанавливаются в нижнюю часть опоры. В результате увеличивается несущая способность. Особенно на участках со сложными грунтами. А также при высоких ветровых или гололёдных нагрузках.

Ассортимент и маркировка. Наиболее распространены приставки ПТ (приставка трапецеидальная). Пример маркировки: ПТ-33-4. Расшифровка:

• ПТ — тип изделия.

• 33 — округлённая длина (дециметры).

• 4 — условная несущая способность. Дополнительные индексы:

• «а» — с отверстиями для крепления к дереву.

• «М» — повышенная морозостойкость.

• «П» или «О» — пониженная или особо низкая водопроницаемость.

Технические характеристики. Приставки производятся по ГОСТ 14295-75 или серии 3.407-57/87. Это гарантирует стандартизированные размеры. А также высокую прочность и долговечность. Поэтому их используют как для новых ЛЭП, так и для ремонта.

2. Железобетонные ригели

Что такое ригели? Это железобетонные плиты трапециевидной формы. Они значительно повышают несущую способность фундаментов и стоек. Их главная задача — увеличить площадь боковой поверхности подземной конструкции. Для чего? Чтобы лучше сопротивляться горизонтальным (вырывающим) нагрузкам. Таким образом ригели противостоят ветру и натяжению проводов.

Основные типы и назначение:

• Тип «Р» (Р1, Р1-А): Используются для закрепления подножников стальных опор ВЛ. Изготавливаются по серии 3.407-115.

• Тип «АР» (АР5, АР6, АР6-1, АР8): Предназначены для центрифугированных стоек. Они увеличивают несущую способность при горизонтальных нагрузках.

• Тип «АР» (АР7, АР7-1): Специализированные ригели для вибрированных стоек.

Технические характеристики напрямую зависят от серии. Например, ригель АР-7 имеет размеры 2000×300×200 мм. Его вес — около 230 кг. Изготавливается из тяжёлого бетона прочностью В25. Показатели морозостойкости — F150-200. Водонепроницаемость — W4-8.

3. Анкерные балки и плиты

Зачем они нужны? Анкерные элементы создают жёсткую связь между частями фундамента. Кроме того они закрепляют оттяжки. В результате обеспечивается устойчивость всей конструкции.

Анкерные балки (АБ). Это ЖБИ таврового сечения. Они соединяют противоположные элементы фундамента. Таким образом балки воспринимают и перераспределяют нагрузки. Что даёт общую жёсткость основания.

Ассортимент анкерных балок:

• АБ 0,6-4,0: Длина 4000 мм, ширина 600 мм, высота 600 мм. Вес — 1300 кг. Объём бетона — 0,53 м³. Применяются для укрепления фундаментов и закрепления оттяжек. Изготавливаются по серии 3.407.9-158.

• АБ 1,1-3,5: Длина 3500 мм, ширина 1100 мм, высота 800 мм. Параметры и класс бетона (обычно В30) уточняются в проекте.

Важно: для анкерных балок применяют тяжёлый бетон класса В30. Это гарантирует высокую прочность.

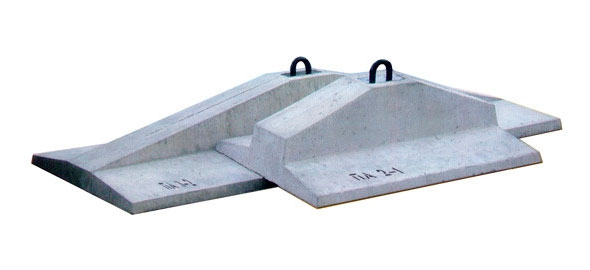

Анкерные плиты (ПА). Это прямоугольные ЖБИ с центральным продольным ребром. Они предназначены для закрепления оттяжек опор ЛЭП. Маркировка, например ПА 1-2, формируется по серии 3.407-115.

4. Другие важные элементы

Для полной комплектации опор также применяются:

• Траверсы: Металлические или железобетонные конструкции. Крепятся к вершине опоры. Служат для поддержания проводов на нужном расстоянии друг от друга. Основные серии: ТМ (ВЛ до 10 кВ) и ТН (низковольтные ЛЭП до 0,4 кВ).

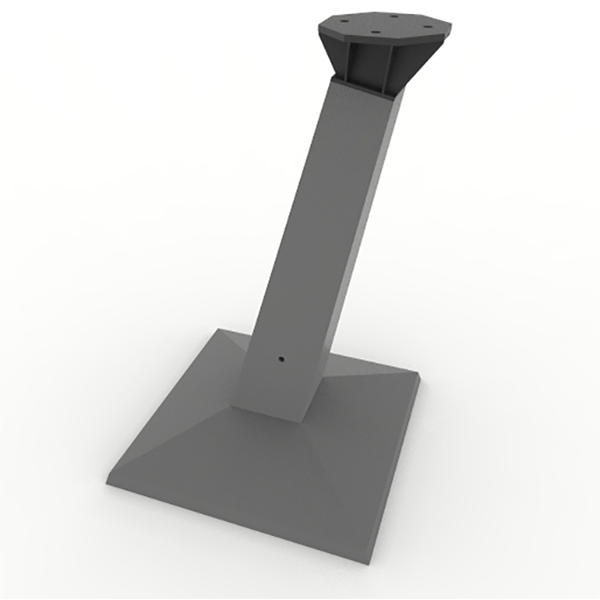

• Башмаки опор: Нижняя часть опоры. Передаёт нагрузку от ствола на фундамент. Обычно это металл, но бывают и железобетонные башмаки.

• Подкладные плиты (ПП): Устанавливаются под фундаменты. Особенно на слабых грунтах. Расширяют площадь опирания. Равномерно распределяют нагрузку. Предотвращают проседание.

• Фундаментные болты и крепёж: Высокопрочные болты (например, U-образные). Служат для крепления металлической опоры к ЖБ-фундаменту. В комплект также входят хомуты и шпильки.

✅ Почему выбирают ООО «ЖБИ Индустрия»?

1. Полный цикл производства. Вы получаете продукцию напрямую от производителя в Санкт-Петербурге. Это гарантирует низкие цены и контроль качества.

2. Строгое соответствие стандартам. Все изделия производятся по действующим ГОСТ и сериям. А именно: 3.407-115, 3.407.9-158 и другим.

3. Высокопрочные материалы. Используется тяжёлый бетон классов В25–В30. А также арматура А500С. Показатели морозостойкости — F150–F200.

4. Собственная логистика. Быстрая и надёжная доставка со склада в Санкт-Петербурге. Куда? По Ленинградской области и в любой регион РФ.

❓ Часто задаваемые вопросы (FAQ)

👉 В чём разница между ригелями «Р» и «АР»? Ригели «Р» (например, Р1) обычно применяют для закрепления фундаментов под металлические опоры. А вот ригели «АР» (анкерные) чаще используют в паре с железобетонными стойками. Они увеличивают устойчивость к горизонтальным нагрузкам.

👉 Зачем нужны анкерные балки, если есть фундамент? Фундамент принимает вертикальную нагрузку от опоры. Однако анкерные балки обеспечивают жёсткую горизонтальную связь между отдельными элементами фундаментной системы. Кроме того они служат для закрепления оттяжек. Таким образом предотвращается опрокидывание конструкции.

👉 Можно ли использовать железобетонные приставки для старых деревянных опор? Да. Для этого существуют специальные модификации (с индексом «а»). Они имеют отверстия для крепления к деревянной стойке. Крепление осуществляется болтами или хомутами.

🛠️ Как заказать железобетонные элементы для ЛЭП?

Для получения консультации или коммерческого предложения:

1. Позвоните по телефону: 📞 (812) 622-09-62

2. Заполните форму на сайте: 🌐 индустрияжби.рф (укажите необходимые типы изделий, их количество и регион доставки)

Что произойдёт дальше? Наш менеджер оперативно свяжется с вами. Поможет подобрать нужные позиции под вашу проектную документацию. Рассчитает стоимость. Согласует удобные сроки отгрузки со склада в Санкт-Петербурге.

Мы работаем как с крупными сетевыми компаниями (ПАО «Россети», «Ленэнерго»), так и с частными строительными подрядчиками.
