Железобетонные утяжелители УБКМ — купить в Санкт-Петербурге от производителя
Надёжная фиксация трубопроводов на болотах и водных преградах
При прокладке магистральных газопроводов и нефтепроводов через болота, поймы рек и обводнённые участки возникает серьёзная проблема — всплытие трубы под воздействием грунтовых вод. Для предотвращения этого явления применяются специальные железобетонные изделия. Именно утяжелители клиновидные модифицированные (типа УБКМ) обеспечивают отрицательную плавучесть и надёжно удерживают трубопровод на проектных отметках. Данная конструкция представляет собой седловидный железобетонный блок, примыкающая к трубопроводу поверхность которого образована двумя касательными цилиндрическими плоскостями. Благодаря клиновидной форме и массивной конструкции, утяжелители УБКМ эффективно противостоят выталкивающим силам даже в самых сложных гидрогеологических условиях. Поэтому их применение строго регламентировано отраслевыми нормами и техническими условиями.
ООО «Индустрия ЖБИ» предлагает железобетонные утяжелители УБКМ в Санкт-Петербурге. Вся продукция изготавливается по действующим ТУ 102-421-86 и проекту 10412. Для производства мы используем тяжёлый бетон классов по прочности на сжатие от В12,5 до В22,5. Кроме того, изделия обладают высокой морозостойкостью (от F100 до F200) и водонепроницаемостью (W4–W8). В результате утяжелители УБКМ служат более 50 лет, выдерживая агрессивное воздействие грунтовых вод, многократные циклы замораживания-оттаивания и сейсмические нагрузки до 9 баллов.
📍 Купить железобетонные утяжелители УБКМ можно в Санкт-Петербурге у производителя — ООО «Индустрия ЖБИ». 🌐 Сайт: индустрияжби.рф 📞 Телефон для заказа и консультации: (812) 622-09-62
🎯 Что такое утяжелитель УБКМ и для чего он нужен?
Утяжелитель УБКМ (болотный клиновидный модифицированный) — это сборная железобетонная конструкция клиновидной формы, предназначенная для балластировки трубопроводов. В отличие от охватывающих утяжелителей типа УБО, которые стягиваются поясами вокруг трубы, УБКМ укладывается сверху трубопровода и прижимает его собственным весом. Благодаря такой конструкции, утяжелители УБКМ ещё называют пригрузами.
Согласно ТУ 102-421-86, данные изделия предназначены для балластировки трубопроводов диаметром от 325 до 1420 мм, прокладываемых через болота, обводнённые участки и поймы рек. Кроме того, они успешно применяются:
-
в зонах вечной мерзлоты (северное исполнение с маркировкой «С»);
-
на сейсмически активных площадках (до 9 баллов по шкале Рихтера);
-
при пересечении водных преград (реки, каналы, озёра);
-
на заболоченных территориях с торфяными слоями;
-
в районах со сложным рельефом и нестабильными грунтами;
-
при прокладке трубопроводов по дну водоёмов.
Основная задача утяжелителей УБКМ — предотвращение всплытия, горизонтального смещения и деформации трубопровода. Их установка исключает разрывы и повреждения магистрали, сохраняя её целостность на весь срок эксплуатации. Кроме того, применение утяжелителей сокращает затраты на ремонт и техническое обслуживание трубопроводов, проложенных в сложных условиях.
🏗️ Конструктивные особенности и модификации

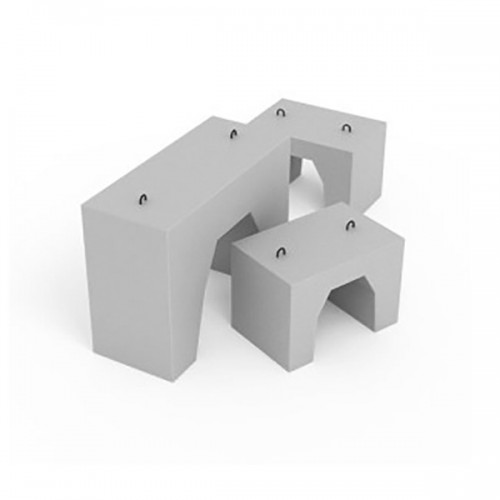

Утяжелители УБКМ представляют собой массивные железобетонные блоки клиновидной (U-образной) формы. Конструктивно они имеют технологические уклоны в местах опорных лапок, а внутренний вырез образован многогранной некруглой поверхностью. Благодаря такой форме, блок плотно прилегает к трубе и равномерно распределяет пригруз по всей окружности.
Уникальная арочная конструкция блока создаёт впадину для размещения трубы, в то время как вместительная основа блока углубляется в нестабильный болотистый грунт, обеспечивая неподвижность основного трубопровода. При использовании труб большого диаметра иногда применяют футеровочные элементы для распределения нагрузки и предотвращения деформации трубы.
Важно отметить, что при установке на трубопровод для предотвращения повреждения изоляционного покрытия трубы необходимо использовать защитные коврики (ЗК-УБКм). Это гарантирует сохранность антикоррозионного слоя и продлевает срок службы трубопровода.
Утяжелители УБКМ оснащены монтажными (строповочными) петлями, что облегчает погрузочно-разгрузочные работы и монтаж на объекте. Данная особенность позволяет устанавливать их с помощью автокранов или трубоукладчиков без дополнительного оборудования.
📊 Размерный ряд и технические характеристики
Утяжелители УБКМ выпускаются в широком размерном ряду, что позволяет подобрать оптимальное изделие под любой диаметр трубы. Ниже представлены основные типоразмеры по ТУ 102-421-86:
| Марка груза | Диаметр трубы, мм | Размеры (Д×Ш×В), мм | Масса, т | Объём бетона, м³ |
|---|---|---|---|---|
| 1УБКм-325 | 325 | 900×800×550 | 0,74 | 0,31 |
| 1УБКм-426 | 377–426 | 900×1100×690 | 1,32 | 0,55 |
| 1УБКм-529 | 478–530 | 900×1300×760 | 1,66 | 0,69 |
| 1УБКм-720 | 630–720 | 900×1500×1030 | 2,47 | 1,03 |
| 1УБКм-820 | 820 | 900×1600×1120 | 2,69 | 1,12 |
| 1УБКм-1020 | 1020 | 900×1840×1370 | 3,58 | 1,49 |
| 1УБКм-1220 | 1220 | 900×2000×1570 | 4,06 | 1,69 |
| 1УБКм-1420 | 1420 | 1000×2400×1760 | 6,02 | 2,51 |
Данные предоставлены на основе информации из открытых источников и могут незначительно варьироваться в зависимости от модификации и завода-изготовителя.
Основные технические параметры утяжелителей УБКМ, регламентируемые ТУ 102-421-86:
| Параметр | Значение | Примечание |
|---|---|---|
| Класс бетона по прочности | В12,5 – В22,5 (М150–М300) | Для стандартных условий — В12,5; для вечной мерзлоты — В15 и выше |
| Средняя плотность бетона | ≥ 2,3 т/м³ | Обеспечивает необходимый пригруз для фиксации трубы |
| Морозостойкость | F75 – F200 | Для районов вечной мерзлоты — F100 и выше |
| Водонепроницаемость | W4 – W8 | Защищает арматуру от коррозии в водной и агрессивной среде |
| Армирование | Сталь А-I, А-II, А-III (А500С), Вр-I | Горячекатаная сталь, проволока периодического профиля |
| Антикоррозионная защита | Гидрофобная обработка, специальные присадки в бетон | Для эксплуатации в агрессивной среде и водной среде |
| Допустимое отклонение массы | +5% / -7% | От номинальной массы |
| Сейсмостойкость | до 9 баллов | По шкале Рихтера |
Следует подчеркнуть, что для эксплуатации в районах вечной мерзлоты и коррозионно-активных грунтах предъявляются особые требования к морозостойкости (не ниже F100) и составу бетона. При заказе необходимо указывать климатическое исполнение.
🔢 Как расшифровать маркировку утяжелителей УБКМ
Маркировка утяжелителей УБКМ выполняется по ГОСТ 23009-78 и ТУ 102-421-86. Разберём структуру на примере популярной марки I-УБКМ-1420.10.
| Элемент марки | Расшифровка | Значение в примере |
|---|---|---|
| I | Тип изделия | Первый вариант армирования |
| УБКМ | Тип изделия | Утяжелитель болотный клиновидный модифицированный |
| 1420 | Диаметр трубы, мм | Для трубопровода диаметром 1420 мм |
| 10 | Длина, дм | 10 дм = 1000 мм |
Дополнительные индексы:
-
С — северное исполнение (для районов вечной мерзлоты), указывается после габаритных размеров.
-
В7,5 — класс бетона по прочности на сжатие (при изготовлении из бетона В7,5 указывается в конце марки).
Примеры маркировки:
-
1УБКм-720-9 — утяжелитель первого варианта армирования для трубы 720 мм длиной 9 дм.
-
I-УБКМ-1020.10С — северное исполнение для трубы 1020 мм длиной 1000 мм.
Таким образом, зная маркировку, вы без труда сможете подобрать нужный утяжелитель под ваш трубопровод и условия эксплуатации, исключив ошибки при заказе.
💪 6 ключевых преимуществ утяжелителей УБКМ от ООО «Индустрия ЖБИ»
Почему заказчики выбирают нашу продукцию для балластировки трубопроводов?
-
Собственное производство в Санкт-Петербурге. Вы работаете напрямую с заводом. Никаких посреднических наценок. Полный контроль качества на всех этапах производства.
-
Соответствие ТУ 102-421-86 и проекту 10412. Вся продукция имеет паспорта качества и сертификаты. Это упрощает приёмку объекта контролирующими органами и гарантирует соответствие проектным требованиям.
-
Широкий ассортимент под любой диаметр трубы (325–1420 мм). У нас есть утяжелители УБКМ всех типоразмеров. Ходовые позиции всегда в наличии на складе.
-
Высокоплотный бетон (≥ 2,3 т/м³) и надёжная арматура. Обеспечивает необходимый пригруз для надёжной фиксации трубопровода даже в самых сложных гидрогеологических условиях.
-
Северное исполнение и сейсмостойкость до 9 баллов. Продукция подходит для сурового климата Северо-Запада, Крайнего Севера и сейсмически активных зон. Поэтому её выбирают для ответственных объектов газовой и нефтяной промышленности.
-
Доставка по СПб и всей России. Собственный автопарк и отгрузка железнодорожным транспортом в любой регион РФ. Отправляем в день заказа. Стоимость доставки рассчитывается индивидуально.
❓ Часто задаваемые вопросы (FAQ)
👉 Для каких диаметров труб подходят утяжелители УБКМ?
Согласно ТУ 102-421-86, утяжелители УБКМ предназначены для балластировки трубопроводов диаметром от 325 до 1420 мм включительно. Наиболее распространены типоразмеры для труб 325, 426, 529, 720, 820, 1020, 1220 и 1420 мм.
👉 В чем отличие утяжелителей УБКМ от УБО?
УБКМ — это клиновидные пригрузы, которые укладываются сверху трубы и прижимают её собственным весом. УБО — охватывающие утяжелители, состоящие из двух блоков, которые стягиваются поясами вокруг трубы. УБКМ чаще применяются на болотах и обводнённых участках, а также в зоне вечной мерзлоты.
👉 Как выбрать подходящий утяжелитель для моего проекта?
Выбор осуществляется на основе проектной документации с учётом диаметра трубы, гидрогеологических условий участка, требуемой степени балластировки и климатического исполнения. Наши инженеры помогут подобрать оптимальную модификацию и типоразмер по вашим чертежам или техническому заданию.
👉 Какие нормативные документы регламентируют производство утяжелителей УБКМ?
Основными документами являются ТУ 102-421-86 (Технические условия на утяжелители железобетонные болотные клиновидные типа I УБКм) и проект 10412 (рабочие чертежи). Документ разработан ВНИИСТ, утверждён Министерством строительства предприятий нефтяной и газовой промышленности в 1986 году.
👉 Есть ли доставка в другие регионы?
Да. Отправляем железнодорожным и автомобильным транспортом в любой регион РФ. Отгрузка со склада в Санкт-Петербурге. Стоимость доставки рассчитывается отдельно под каждый заказ.
🛠️ Как купить железобетонные утяжелители УБКМ в Санкт-Петербурге?
Для заказа и консультации:
-
Позвоните по телефону: 📞 (812) 622-09-62
-
Оставьте заявку на сайте: 🌐 индустрияжби.рф (пожалуйста, укажите тип утяжелителя (УБКМ), диаметр трубы (325–1420 мм), необходимое количество и регион доставки)
-
Напишите на e-mail: (контактный адрес)
Наш менеджер свяжется с вами в ближайшее время. Поможет подобрать нужный типоразмер по вашему проекту. Рассчитает точную стоимость с учётом доставки. Согласует удобное время отгрузки.
Обеспечьте надёжность вашего трубопровода на десятилетия с продукцией ООО «Индустрия ЖБИ» — вашим надёжным партнёром в Санкт-Петербурге.
